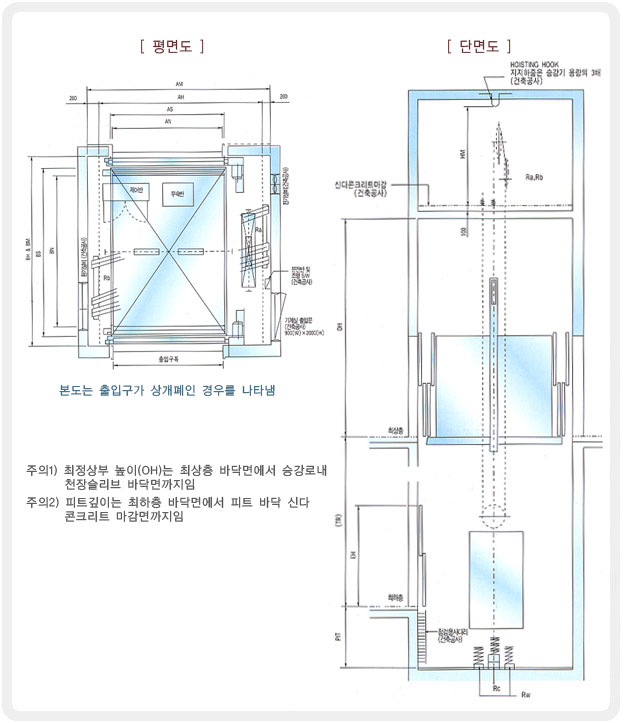

기계식단면도/평면도(관통형)

> 제품소개 > 기계식단면도/평면도(관통형)

정격하중 (kg)	속도 (m/min)	도어개폐 방식	2U출입구치수		CAR내부 치수 가로×세로 (AN×BN)	승강로치수		기계실치수
정격하중 (kg)	속도 (m/min)	도어개폐 방식	폭 (EW)	높이 (EH)	CAR내부 치수 가로×세로 (AN×BN)	1대 (AH×BH)	2대 (AHN×BH)	1대 (AH×BH)	2대 (AHN×BH)
750	30,45,60	2S	1100	2100	1500×2000	2450×2790	5050×2790	2850×3190	5450×3190
1000	30,45,60	2S	1100	2100	1500×2400	2450×3190	5050×3190	2850×3190	5450×3190
1000	30,45,60	2U	1500	2100	1500×2400	2450×3190	5050×3190	2850×3190	5450×3190
1500	30,45,60	2S	1700	2100	2200×2400	3150×3190	6450×3190	3550×3190	6850×3190
		3S	1800			3150×3370	6450×3370	3550×3370	6850×3370
		4C	1600			3150×3190	6450×3190	3550×3190	6850×3190
		2U	2200			3150×3150	6450×3150	3550×3150	6850×3150
2000	30,45,60	2S	1700	2100	2200×3000	3150×3790	6450×3790	3550×3790	6850×3790
		3S	1800			3150×3970	6450×3970	3550×3970	6850×3970
		4C	1600			3150×3790	6450×3790	3550×3790	6850×3790
		2U	2200			3150×3750	6450×3750	3550×3750	6850×3750
2500	30,45	3S	1800	2500	2500×3000	3500×3970	7200×3970	3900×3970	7600×3750
		4C	2500			3500×3790	7200×3790	3900×3790	7600×3970
		2U	2300			3500×3750	7200×3750	3900×3750	7600×3750
3000	30,45	3S	2000	2500	2800×3400	3800×4370	7800×4370	4200×4370	8200×4370
		4C	2800			3800×4190	7800×4190	4200×4190	8200×4190
		2U	3000			3800×4150	7800×4150	4200×4150	8200×4150
4000	30	2U	3200	2500	3000×4500	4200×5250	8650×52500	4600×5250	9050×5250
5000	30	2U	3200	3000	3200×5000	4350×5750	9000×5750	4750×5750	9400×5750
